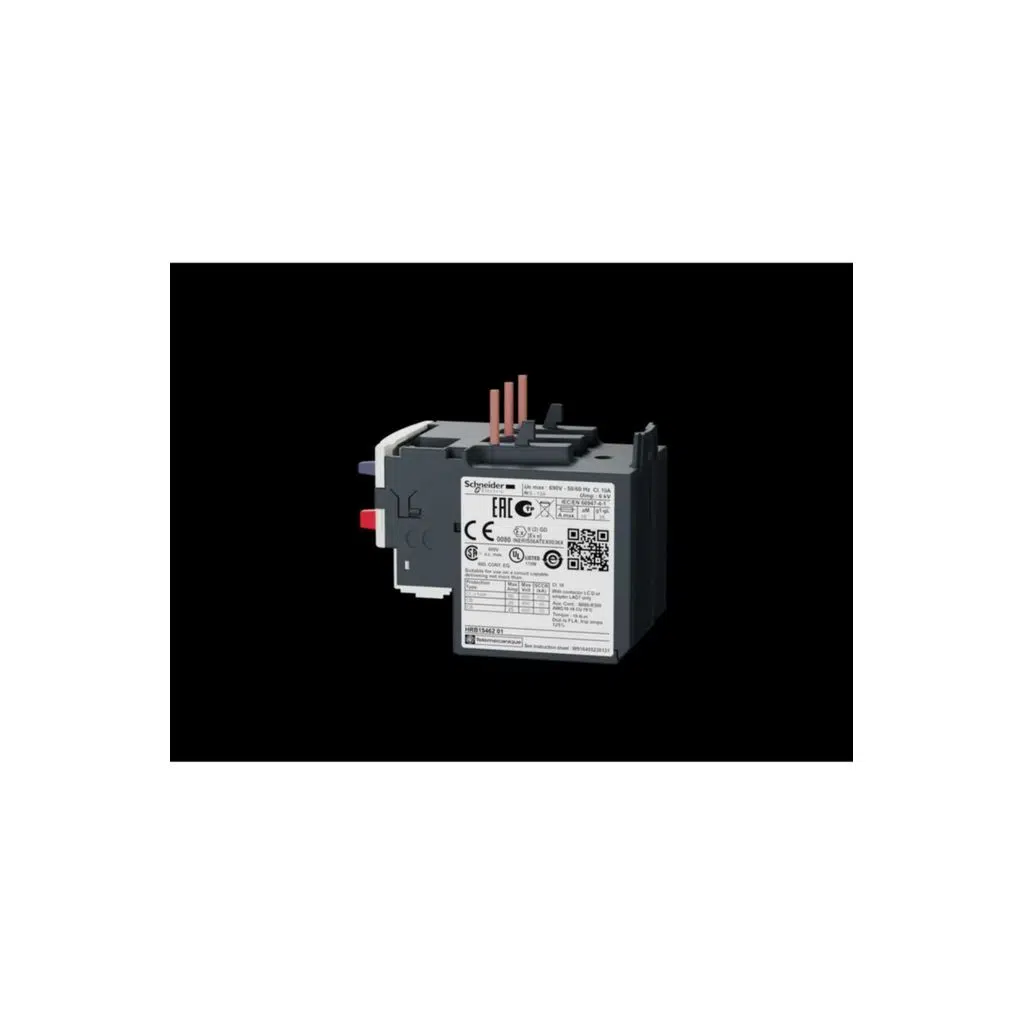

LRD16 TERMİK RÖLE 9-13

seri TeSysTeSys Deca ürün adı TeSys LRDTeSys Deca Ürün ya da bileşen tipi Diferansiyel termal aşırı yük rölesi Ürün grubu LRD röle uygulaması Motor koruma ürün uyumluluğu LC1D18LC1D38LC1D32LC1D12LC1D25 Şebeke tipi DCAC asiri yük açma sinifi Sınıf 10A 'e uygunIEC 60947 4 1 Termik Koruma Ayar Aralığı 9…13 A nominal yalıtım voltajı Güç devresi: 600 V 'e uygunCSAGüç devresi: 600 V 'e uygunULGüç devresi: 690 V 'e uygunIEC 60947 4 1 Tamamlayıcı Şebeke frekansı 0 400 Hz montaj desteği Plaka, özel aksesuarlıRay, özel aksesuarlıKontaktör altında açma eşiği 1,14 +/ 0,06 Ir 'e uygunIEC 60947 4 1 yardımcı kontak düzenleme 1 NA + 1 NK klasik açık hava termik akımı 5 A için sinyalleme devresi izin verilebilir akım 1,5 A de 240 V AC 15 için sinyalleme devresi0,1 A de 250 V DC 13 için sinyalleme devresi nominal çalışma voltajı 690 V AC 0 400 Hz için güç devresi 'e uygunIEC 60947 4 1 ilgili sigorta değeri 4 A gG için sinyalleme devresi4 A BS için sinyalleme devresi nominal darbe dayanım voltajı 6 kV faz arızası hassasiyeti Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 kontrol tipi Kırmızı açma/kapama butonu: durdurmaMavi açma/kapama butonu: sıfırlama sıcaklık dengeleme 20…60 °C bağlantılar terminaller Kontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek kablo uçsuzKontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² esnek ileKontrol devresi: vida kelepçesi terminalleri 2 kablolar 1…2,5 mm² katıGüç devresi: vida kelepçesi terminalleri 1 kablolar 1,5…10 mm² esnek kablo uçsuzGüç devresi: vida kelepçesi terminalleri 1 kablolar 1…4 mm² esnek ileGüç devresi: vida kelepçesi terminalleri 1 kablolar 1…6 mm² katı sıkma torku Kontrol devresi: 1,7 N m üzerinde vida kelepçesi terminalleriGüç devresi: 1,7 N m üzerinde vida kelepçesi terminalleri yükseklik 66 mm Genişlik 45 mm derinlik 70 mm Ürün ağırlığı 0,124 kg Ortam iklimsel dayanım 'E uygunIACS E10 IP koruma derecesi IP20 'e uygunIEC 60529 çalışma için ortam hava sıcaklığı 20…60 °C değer kaybı olmadan 'e uygunIEC 60947 4 1 Depolama ortam koşulları 60…70 °C alev geciktirici V1 'e uygunUL 94 mekanik dayanıklılık Titreşimler: 6 Gn 'e uygunIEC 60068 2 6Şoklar: 11 msn için 15 Gn 'e uygunIEC 60068 2 7 dielektrik gücü 1,89 kV de 50 Hz 'e uygunIEC 60947 1 Standartlar EN/IEC 60947 4 1EN/IEC 60947 5 1UL 60947 4 1UL 60947 5 1CSA C22 2 No 60947 4 1CSA C22 2 No 60947 5 1GB/T 14048 4GB/T 14048 5EN 50495 Ürün sertifikaları IECULCSACCCEACBVRINADNV GLLROS (Lloyds register of shipping)ATEX INERISUKCA Paketleme üniteleri Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 5,0 cm Package 1 Width 7,8 cm Package 1 Length 9,0 cm Package 1 Weight 141,0 g Unit Type of Package 2 S02 Number of Units in Package 2 24 Package 2 Height 15,0 cm Package 2 Width 30,0 cm Package 2 Length 40,0 cm Package 2 Weight 3,715 kg Unit Type of Package 3 P06 Number of Units in Package 3 384 Package 3 Height 80,0 cm Package 3 Width 80,0 cm Package 3 Length 60,0 cm Package 3 Weight 68,772 kg
